1. Equalize Bajo condiciones normales una carga de equalize no es requerida. La carga de equalize es utilizada cuando no hay uniformidad entre los voltajes de las celdas. El propósito de esta carga de equalize es reestablecer los voltajes de las celdas a una condición de carga completa. La forma correcta de hacer esta carga a las baterías es de mantener un voltaje de carga constante.
Para poder determinar el voltaje de equalize hay que basarse en el voltaje máximo permitido por el equipo conectado al sistema DC. Recuerde siempre verificar antes en las tablas del manufacturero los voltajes máximos y mínimos de voltaje de permitidos para las celdas y el tiempo al cual deben estar expuestas las mismas.
La no-uniformidad de los voltajes de las baterías es resultado de:
- Voltaje de flota bajo por ajuste impropio del cargador
- Algún medidor de voltaje en el cargador defectuoso
- Selección incorrecta del voltaje de flota de las celdas
- Variaciones en las temperaturas de las celdas, debido al ambiente ó al arreglo de baterías. La mayor diferencia de temperatura entre las celdas es de 5 ° F (3 °C ). Si la temperatura de las celdas es el problema, revise la localización de las mismas y oriéntese sobre las recomendaciones del manufacturero.
| Mínimo de horas de carga luego de estabilizarce la corriente | |||||
| Aleación | Antimonio | Calcio | |||
| SG | 1.215 | 1.250 | 1.215 | 1.250 | 1.300 |
| VPC | |||||
| 2.24 | 100 | 160 | |||
| 2.27 | 70 | 110 | |||
| 2.30 | 50 | 78 | 100 | ||
| 2.33 | 35 | 55 | 70 | 110 | |
| 2.36 | 25 | 28 | 50 | 80 | 125 |
| 2.39 | 35 | 55 | 90 | ||
| 2.42 | 25 | 40 | 60 | ||
| 2.45 | 28 | 45 | |||
| 2.48 | 30 | ||||
Esta tabla solo aplica a celdas con temperaturas de operación entre los 60-90 °F (16-32°C). Para celdas con temperaturas de 40-59 °F (5-15°C), utilice el doble de las horas. Para celdas con temperaturas de 39°F (4°C) ó mas bajos, utilice cuatro veces la cantidad de horas.
Nota: El voltaje de una celda tibia debe ser menor que el promedio. Su voltaje puede ser corregido por temperatura añadiéndole 0.003V por cada °F (0.005/°C) que la celda este por encima del promedio de las demás celdas.

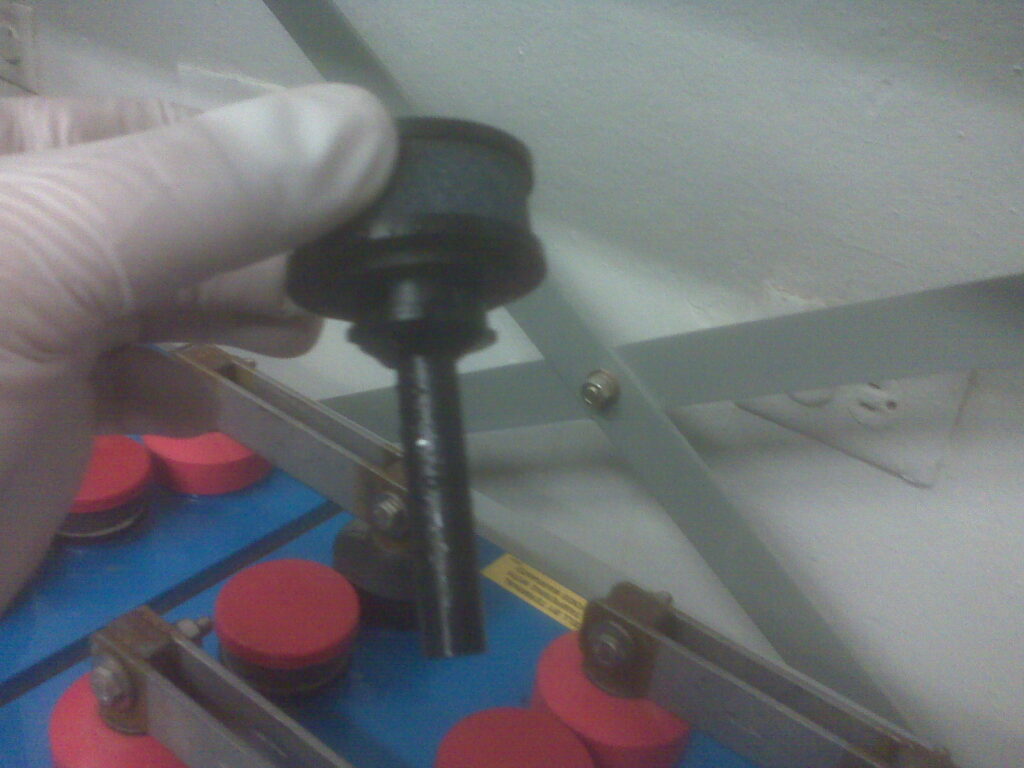

Durante la carga de igualización, se debe monitorear la temperatura de las celdas piloto. Estas no deben subir mas allá de los 110 °F (43 °C). Si sucede, el voltaje de igualización debe ser reducido a 2.20 V.P.C hasta que las celdas enfríen a una temperatura de 100 °F (38°C) o menos.
Flota
Las baterías están continuamente supliendo carga a circuitos de control, cargas en paralelo con “power supplies”, por lo que se hace indispensable un apoyo confiable a estas cargas en momentos de interrupciones eléctricas o apagones. Esta interconexión y operación es llamada servicio en flota.
Tabla 2.0
Voltaje de flota por celda
Celdas de antimonio
| Gravedad especifica nominal | Voltaje de flota por celda recomendado |
| 1.215 + 0.010/-0.005 | 2.15-2.18 |
Celdas de Calcio y plomo
| Gravedad especifica Nominal + 0.010/-0.005 | Voltaje por celda recomendado Min/Max | Voltaje por celda permitido Min/Max | Voltaje por celda individual permitido Min/Max |
| 1.215* | 2.19-2.20 | 2.17-2.22 | 2.12-2.27 |
| 1.215 | 2.21-2.22 | 2.20-2.23 | 2.12-2.29 |
| 1.250 | 2.25-2.26 | 2.22-2.27 | 2.15-2.32 |
| 1.215** | 2.21-2.22 | 2.20-2.25 | 2.13-2.30 |
| 1.30 | 2.33-2.34 | 2.32-2.36 | 2.23-2.41 |
*Aplicable a aplicaciones de telecomunicaciones solamente
** Para aplicaciones nucleares solamente, LCT-HP y MCI II.
Recarga y estratificación del electrolito
La presencia de un gradiente químico suele ser debida a la concentración de algún tipo de compuestos químicos en las zonas profundas, de forma que son más densas que las superficiales. A esta condición se le llama estratificación. Cuando la batería es descargada, la gravedad especifica del electrolito se reduce. Esto es como resultado del uso de los iones del sulfato en la reacción química con el material activo en las placas positivas y negativas. La esponja de plomo en la placa negativa y el dióxido de plomo en la placa positiva se convierte en sulfato de plomo, combinando los iones de sulfato del electrolito con los compuestos de plomo en las placas.
En la recarga el sulfato de plomo en las placas en convertido de vuelta a sus compuestos originales y los iones de sulfato son liberados de las placas. Los iones de sulfato se combinan para producir ácido sulfúrico con una densidad mayor a la del electrolito. Como resultado obtenemos un nuevo y regenerado ácido, el cual cae al fondo de la celda. Lecturas de gravedad específica tomadas en la parte superior de la celda serán más bajas que si se tomaran en la parte inferior de la celda. A esta condición de le llama “estratificación del electrolito”. Esta condición no inhibe la habilidad de la batería para suplir la potencia. Hay dos formas de eliminar este problema, la primera es proveer suficiente tiempo para la difusión química. Esto pudiera tomar varias semanas en voltaje de flota, dependiendo del gravo de estratificación.
Un método más eficiente es el de darle una carga de igualizacion. Los gases producidos por el igualización subirán el electrolito, causando uniformidad en la celda. Luego de un tiempo relativamente corto el electrolito se homogenizará. La cantidad de gases que se produzcan y el ajuste del igualización estará directamente asociados con el tiempo que requerirá la homogenización.
